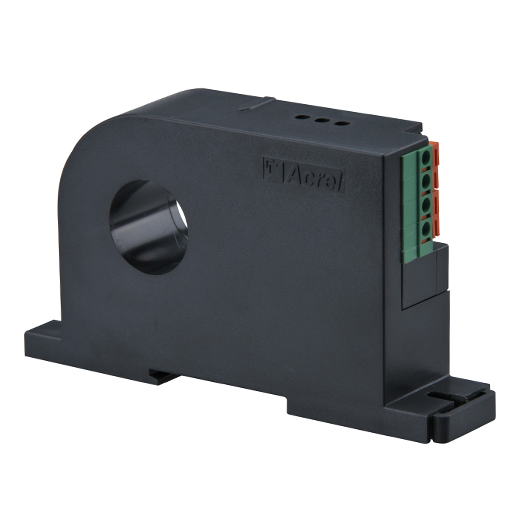

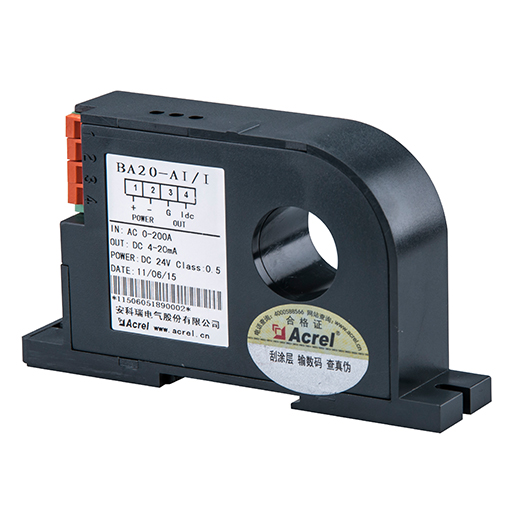

BA系列交流电流传感器

•
•
•

• 产品简介

  功能：


  BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，将其隔离变换为标准的直流信号输出。



  应用范围：

  应用于工业自动化领域。



  订货范例：

  具体型号：BA10-AI/I

  技术要求：输入电流AC 0-50A；输出DC 4-20mA；穿孔φ10mm；准确级0.5。

  通讯协议：无

  辅助电源：DC24V




• 技术参数

  技术参数			指       标
  输入信号			BA05-AI   测量范围   AC 0～(0.5～10)A
  			BA10-AI   测量范围   AC 0～(8～50)A
  			BA20-AI   测量范围   AC 0～(40～200)A
  			BA50-AI   测量范围   AC 0～(60～600)A
  			BA50L-AI  测量范围   AC 0～(0.1～1)A
  输 出		标称值	DC4～20mA、DC0～20mA、DC1～5V、DC0～5V
  		过载保护	输出 ≤ 满度的135%
  		负载电阻	输出为电压时≥1000Ω；输出为电流时：≤400Ω
  		纹波分量	输出信号中的交流成分 ≤ 满度的1%
  工作电源			DC12V   允许范围10～15V
  			DC24V   允许范围18～30V
  功耗			≤1W
  耐压强度			输入与输出及电源之间允许AC2000V工频耐压
  精度等级			0.5
  温度漂移系数			≤200ppm
  响应时间			平均值≤350mS     真有效值≤100mS
  安装方式			TS35mm导轨安装，或用螺钉固定在柜体上
  环境	温 度		工作：-25~+70℃；存贮：-40~+80℃
  	湿 度		≤90%RH，不结露，无腐蚀性气体场所
  	海 拔		≤2500m













  型号	功能	穿孔（mm）	输入标称值范围
  BA05-AI/I（V）	对交流0-10A电流信号采集，隔离变送输出4-20mA或0-5V DC信号	Φ5	AC0～(0.5～10)A
  BA05-AI/I（V）-T	采用真有效值测量，对交流0-10A电流信号采集，隔离变送输出4-20mA或0-5V DC信号
  BA10-AI/I（V）	对交流0-50A电流信号采集，隔离变送输出4-20mA或0-5V DC信号	Φ10	AC0～(8～50)A
  BA10-AI/I（V）-T	采用真有效值测量，对交流0-50A电流信号采集，隔离变送输出4-20mA或0-5V DC信号
  BA20-AI/I（V）	对交流0-200A电流信号采集，隔离变送输出4-20mA或0-5V DC信号	Φ20	AC0～(40～200)A
  BA20-AI/I（V）-T	采用真有效值测量，对交流0-200A电流信号采集，隔离变送输出4-20mA或0-5V DC信号
  BA50-AI/I（V）	对交流0-600A电流信号采集，隔离变送输出4-20mA或0-5V DC信号	Φ50	AC0～(60～600)A
  BA50-AI/I（V）-T	采用真有效值测量，对交流0-600A电流信号采集，隔离变送输出4-20mA或0-5V DC信号
  BA50L-AI/I	对配电中的0-1A漏电流进行实时测量，隔离输出4-20mA或0-5V DC信号	Φ50	AC0～(0.1～1)A（有源剩余电流传感器）




• 外形尺寸

  BA05、10电流传感器外形及穿孔尺寸



  BA20、50、50L电流传感器外形及穿孔尺寸
